Seat Altea Freetrack 2013 Manual do proprietário (in Portuguese)

289
Descrição dos dados
Dados Técnicos
Descrição dos dados
Informação relevanteImportante
Os dados nos documentos oficiais do veículo têm sempre
prioridade em relação aos dados presentes no manual de
instruções.
Os dados constantes neste manual aplicam-se aos modelos equipados de
série em Espanha. Para saber qual o motor que equipa o seu veículo, con-
sulte a etiqueta de dados do veículo no Plano de Inspecção e Manutenção
ou a documentação do veículo.
Estes dados podem ser diferentes nos veículos especiais ou destinados a
outros países, em função do equipamento ou da versão.
Abreviaturas utilizadas nesta secção de Dados Técnicos
AbreviaturaSignificadokWQuilowatt, unidade de medida da potência do motor.
CVCavalo-vapor (em desuso), unidade de medida da potência
do motor.
rpmRotações por minuto (número de rotações).NmNewton-metro, unidade de medida do binário do motor.l/100 kmConsumo de combustível em litros por cada 100 quilómetrosg/kmGramas de dióxido de carbono produzido por quilómetro.CO 2Dióxido de carbono
AbreviaturaSignificado
CZCetan-Zahl (índice de cetano), medida da potência de com-
bustão do gasóleo.
ROZResearch-Oktan-Zahl, unidade para determinar a resistência
antidetonante da gasolina.
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

290Descrição dos dados

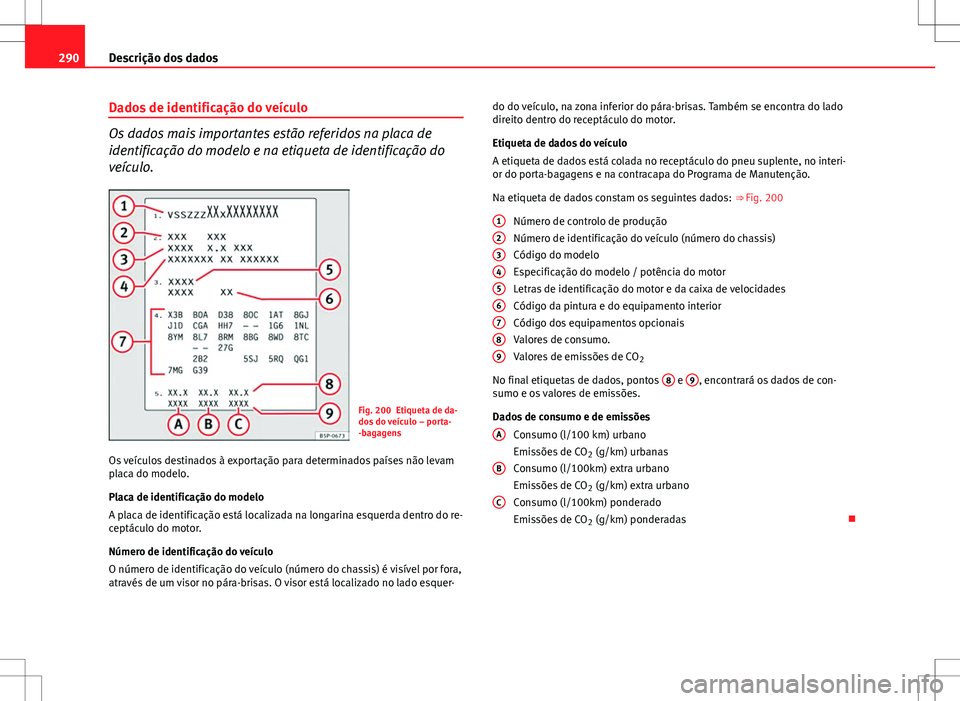

Dados de identificação do veículo
Os dados mais importantes estão referidos na placa de
identificação do modelo e na etiqueta de identificação do
veículo.
Fig. 200 Etiqueta de da-
dos do veículo – porta-
-bagagens
Os veículos destinados à exportação para determinados países não levam
placa do modelo.
Placa de identificação do modelo
A placa de identificação está localizada na longarina esquerda dentro do re-
ceptáculo do motor.
Número de identificação do veículo
O número de identificação do veículo (número do chassis) é visível por fora,
através de um visor no pára-brisas. O visor está localizado no lado esquer- do do veículo, na zona inferior do pára-brisas. Também se encontra do lado
direito dentro do receptáculo do motor.
Etiqueta de dados do veículo
A etiqueta de dados está colada no receptáculo do pneu suplente, no interi-
or do porta-bagagens e na contracapa do Programa de Manutenção.
Na etiqueta de dados constam os seguintes dados:
⇒ Fig. 200
Número de controlo de produção
Número de identificação do veículo (número do chassis)
Código do modelo
Especificação do modelo / potência do motor
Letras de identificação do motor e da caixa de velocidades
Código da pintura e do equipamento interior
Código dos equipamentos opcionais
Valores de consumo.
Valores de emissões de CO 2
No final etiquetas de dados, pontos 8
e 9, encontrará os dados de con-
sumo e os valores de emissões.
Dados de consumo e de emissões
Consumo (l/100 km) urbano
Emissões de CO 2 (g/km) urbanas
Consumo (l/100km) extra urbano
Emissões de CO 2 (g/km) extra urbano
Consumo (l/100km) ponderado
Emissões de CO 2 (g/km) ponderadas

1
23456789
A
B
C

291
Descrição dos dados

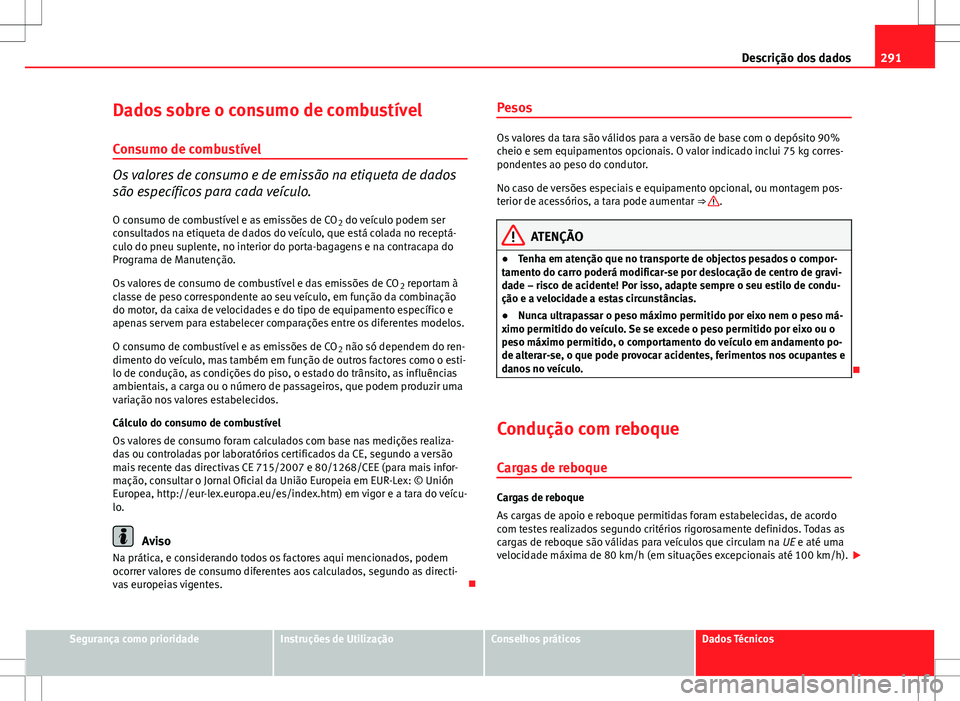

Dados sobre o consumo de combustível
Consumo de combustível
Os valores de consumo e de emissão na etiqueta de dados
são específicos para cada veículo. O consumo de combustível e as emissões de CO 2 do veículo podem ser
consultados na etiqueta de dados do veículo, que está colada no receptá-
culo do pneu suplente, no interior do porta-bagagens e na contracapa do
Programa de Manutenção.
Os valores de consumo de combustível e das emissões de CO 2 reportam à
classe de peso correspondente ao seu veículo, em função da combinação
do motor, da caixa de velocidades e do tipo de equipamento específico e
apenas servem para estabelecer comparações entre os diferentes modelos.
O consumo de combustível e as emissões de CO 2 não só dependem do ren-
dimento do veículo, mas também em função de outros factores como o esti-
lo de condução, as condições do piso, o estado do trânsito, as influências
ambientais, a carga ou o número de passageiros, que podem produzir uma
variação nos valores estabelecidos.
Cálculo do consumo de combustível
Os valores de consumo foram calculados com base nas medições realiza-
das ou controladas por laboratórios certificados da CE, segundo a versão
mais recente das directivas CE 715/2007 e 80/1268/CEE (para mais infor-
mação, consultar o Jornal Oficial da União Europeia em EUR-Lex: © Unión
Europea, http://eur-lex.europa.eu/es/index.htm) em vigor e a tara do veícu-
lo.
Aviso
Na prática, e considerando todos os factores aqui mencionados, podem
ocorrer valores de consumo diferentes aos calculados, segundo as directi-
vas europeias vigentes. Pesos
Os valores da tara são válidos para a versão de base com o depósito 90%
cheio e sem equipamentos opcionais. O valor indicado inclui 75 kg corres-
pondentes ao peso do condutor.
No caso de versões especiais e equipamento opcional, ou montagem pos-
terior de acessórios, a tara pode aumentar ⇒ 
.
ATENÇÃO
● Tenha em atenção que no transporte de objectos pesados o compor-
tamento do carro poderá modificar-se por deslocação de centro de gravi-
dade – risco de acidente! Por isso, adapte sempre o seu estilo de condu-
ção e a velocidade a estas circunstâncias.
● Nunca ultrapassar o peso máximo permitido por eixo nem o peso má-
ximo permitido do veículo. Se se excede o peso permitido por eixo ou o
peso máximo permitido, o comportamento do veículo em andamento po-
de alterar-se, o que pode provocar acidentes, ferimentos nos ocupantes e
danos no veículo.

Condução com reboque Cargas de reboque
Cargas de reboque
As cargas de apoio e reboque permitidas foram estabelecidas, de acordo
com testes realizados segundo critérios rigorosamente definidos. Todas as
cargas de reboque são válidas para veículos que circulam na UE e até uma
velocidade máxima de 80 km/h (em situações excepcionais até 100 km/h). 
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

292Descrição dos dados

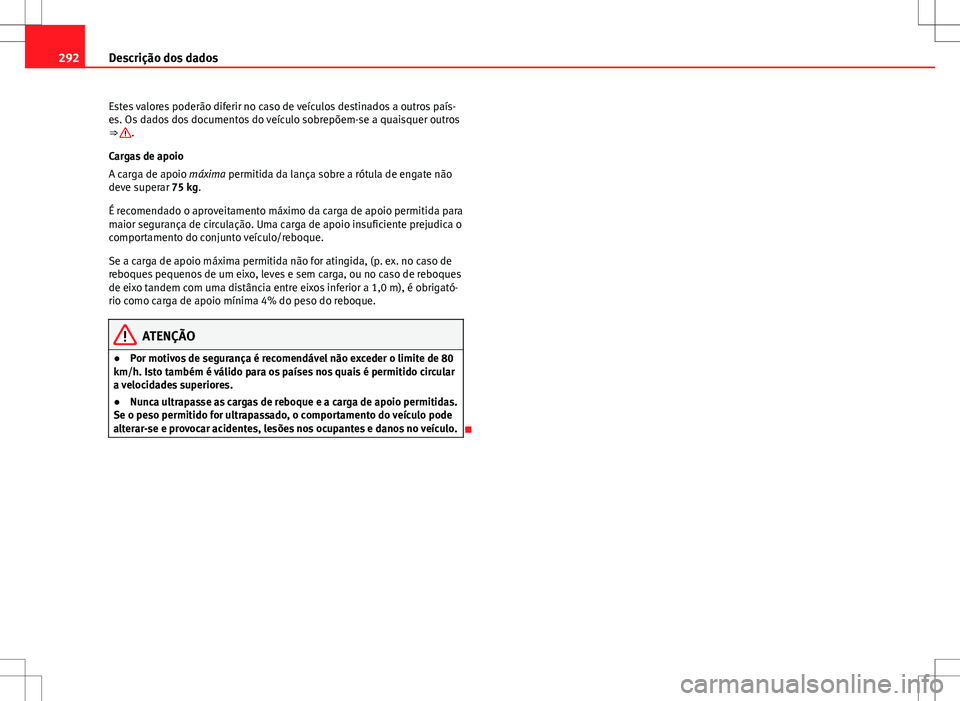

Estes valores poderão diferir no caso de veículos destinados a outros país-
es. Os dados dos documentos do veículo sobrepõem-se a quaisquer outros
⇒ 
.
Cargas de apoio
A carga de apoio máxima permitida da lança sobre a rótula de engate não
deve superar 75 kg.
É recomendado o aproveitamento máximo da carga de apoio permitida para
maior segurança de circulação. Uma carga de apoio insuficiente prejudica o
comportamento do conjunto veículo/reboque.
Se a carga de apoio máxima permitida não for atingida, (p. ex. no caso de
reboques pequenos de um eixo, leves e sem carga, ou no caso de reboques
de eixo tandem com uma distância entre eixos inferior a 1,0 m), é obrigató-
rio como carga de apoio mínima 4% do peso do reboque.
ATENÇÃO
● Por motivos de segurança é recomendável não exceder o limite de 80
km/h. Isto também é válido para os países nos quais é permitido circular
a velocidades superiores.
● Nunca ultrapasse as cargas de reboque e a carga de apoio permitidas.
Se o peso permitido for ultrapassado, o comportamento do veículo pode
alterar-se e provocar acidentes, lesões nos ocupantes e danos no veículo.


293

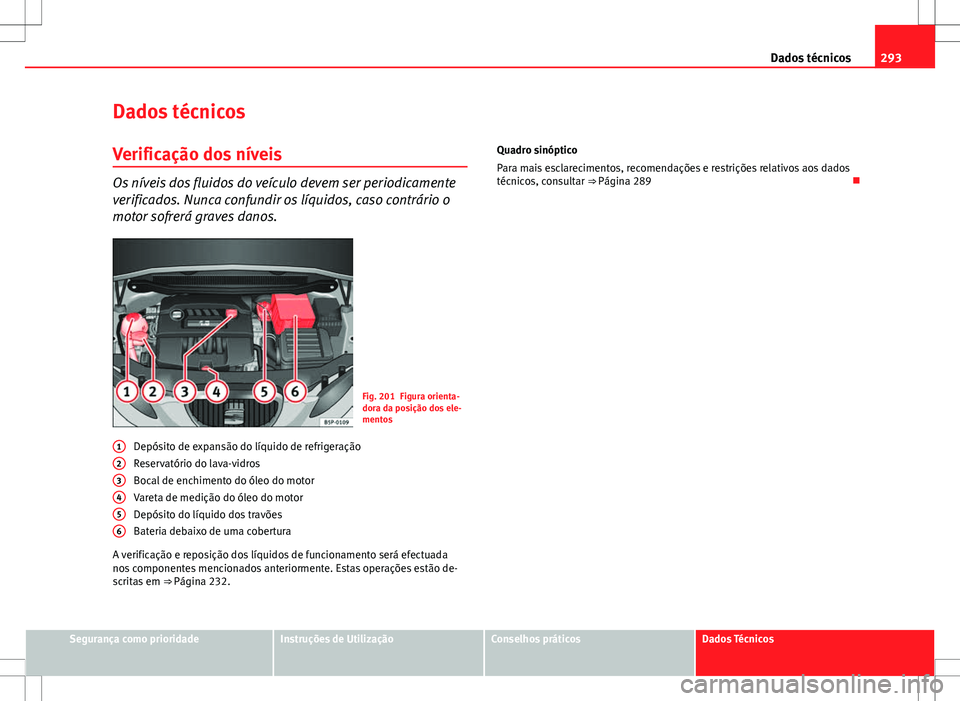

Dados técnicos
Dados técnicos
Verificação dos níveis
Os níveis dos fluidos do veículo devem ser periodicamente
verificados. Nunca confundir os líquidos, caso contrário o
motor sofrerá graves danos.
Fig. 201 Figura orienta-
dora da posição dos ele-
mentos
Depósito de expansão do líquido de refrigeração
Reservatório do lava-vidros
Bocal de enchimento do óleo do motor
Vareta de medição do óleo do motor
Depósito do líquido dos travões
Bateria debaixo de uma cobertura
A verificação e reposição dos líquidos de funcionamento será efectuada
nos componentes mencionados anteriormente. Estas operações estão de-
scritas em ⇒ Página 232.
1
23456
Quadro sinóptico
Para mais esclarecimentos, recomendações e restrições relativos aos dados
técnicos, consultar ⇒ Página 289

Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

294Dados técnicos

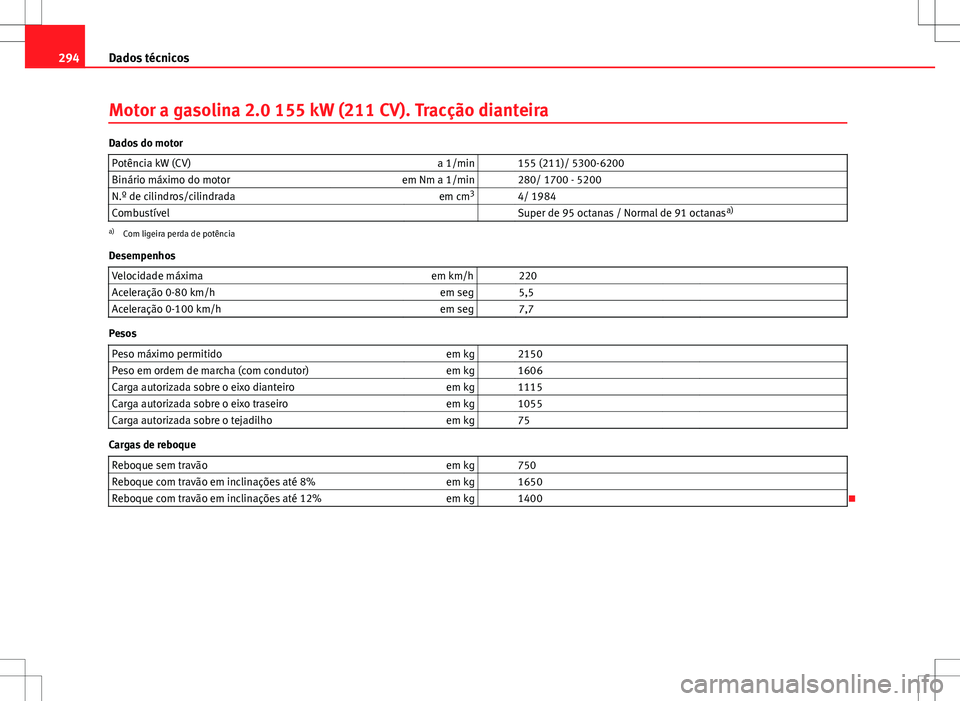

Motor a gasolina 2.0 155 kW (211 CV). Tracção dianteira
Dados do motor
Potência kW (CV) a 1/min 155 (211)/ 5300-6200
Binário máximo do motor em Nm a 1/min 280/ 1700 - 5200
N.º de cilindros/cilindrada em cm3
4/ 1984
Combustível Super de 95 octanas / Normal de 91 octanas a)
a)
Com ligeira perda de potência
Desempenhos Velocidade máxima em km/h 220
Aceleração 0-80 km/h em seg 5,5
Aceleração 0-100 km/h em seg 7,7
Pesos
Peso máximo permitido em kg 2150
Peso em ordem de marcha (com condutor) em kg 1606
Carga autorizada sobre o eixo dianteiro em kg 1115
Carga autorizada sobre o eixo traseiro em kg 1055
Carga autorizada sobre o tejadilho em kg 75
Cargas de reboque
Reboque sem travão em kg 750
Reboque com travão em inclinações até 8% em kg 1650
Reboque com travão em inclinações até 12% em kg 1400


295
Dados técnicos

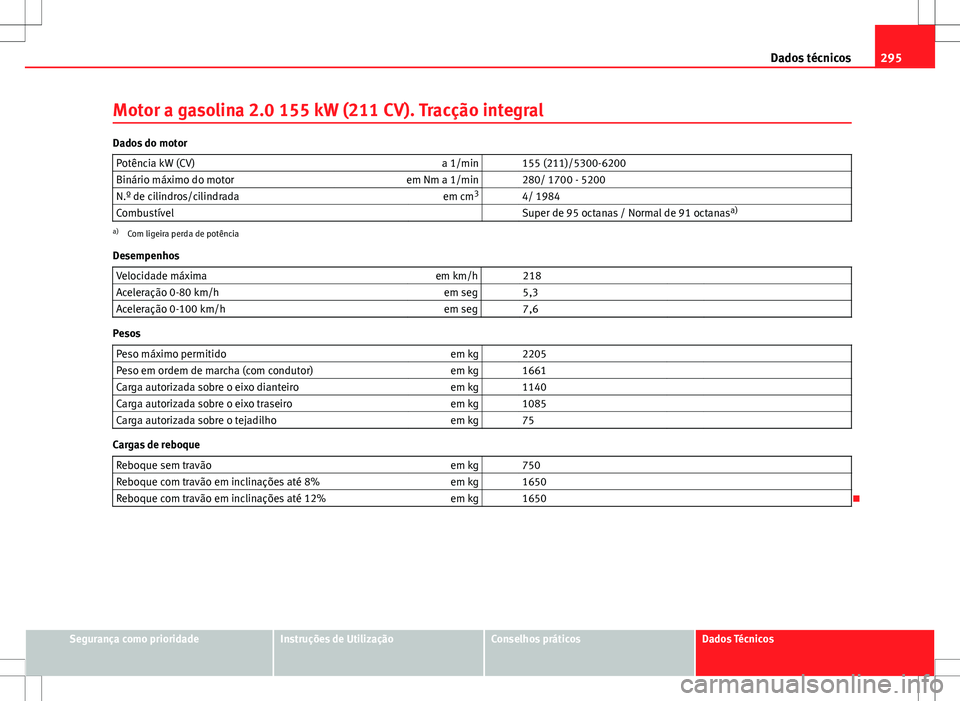

Motor a gasolina 2.0 155 kW (211 CV). Tracção integral
Dados do motor Potência kW (CV) a 1/min 155 (211)/5300-6200
Binário máximo do motor em Nm a 1/min 280/ 1700 - 5200
N.º de cilindros/cilindrada em cm3
4/ 1984
Combustível Super de 95 octanas / Normal de 91 octanas a)
a)
Com ligeira perda de potência
Desempenhos Velocidade máxima em km/h 218
Aceleração 0-80 km/h em seg 5,3
Aceleração 0-100 km/h em seg 7,6
Pesos
Peso máximo permitido em kg 2205
Peso em ordem de marcha (com condutor) em kg 1661
Carga autorizada sobre o eixo dianteiro em kg 1140
Carga autorizada sobre o eixo traseiro em kg 1085
Carga autorizada sobre o tejadilho em kg 75
Cargas de reboque
Reboque sem travão em kg 750
Reboque com travão em inclinações até 8% em kg 1650
Reboque com travão em inclinações até 12% em kg 1650

Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

296Dados técnicos
Motor Diesel 1.6 TDI CR 77 kW (105 CV) DPF sem/com Start&Stop
Dados do motor
Potência kW (CV) a 1/min 77 (105)/ 4400
Binário máximo do motor em Nm a 1/min 250/ 1500 - 2500
N.º de cilindros/cilindrada em cm3
4/ 1598
Combustível Gasóleo conforme DIN EN 590, mín. 51 CZ
Desempenhos
Velocidade máxima em km/h 177
Aceleração 0-80 km/h em seg 8,3
Aceleração 0-100 km/h em seg 12,6
Pesos
Peso máximo permitido em kg 2049
Peso em ordem de marcha (com condutor) em kg 1505
Carga autorizada sobre o eixo dianteiro em kg 1045
Carga autorizada sobre o eixo traseiro em kg 1035
Carga autorizada sobre o tejadilho em kg 75
Cargas de reboque
Reboque sem travão em kg 740
Reboque com travão em inclinações até 8% em kg 1500
Reboque com travão em inclinações até 12% em kg 1400


297
Dados técnicos

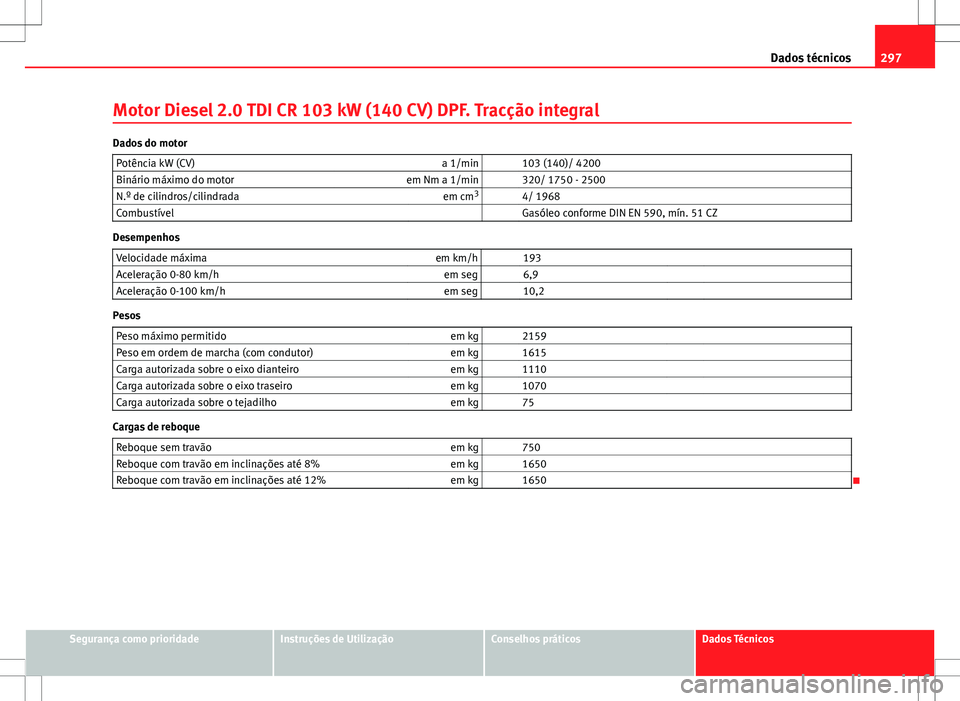

Motor Diesel 2.0 TDI CR 103 kW (140 CV) DPF. Tracção integral
Dados do motor Potência kW (CV) a 1/min 103 (140)/ 4200
Binário máximo do motor em Nm a 1/min 320/ 1750 - 2500
N.º de cilindros/cilindrada em cm3
4/ 1968
Combustível Gasóleo conforme DIN EN 590, mín. 51 CZ
Desempenhos
Velocidade máxima em km/h 193
Aceleração 0-80 km/h em seg 6,9
Aceleração 0-100 km/h em seg 10,2
Pesos
Peso máximo permitido em kg 2159
Peso em ordem de marcha (com condutor) em kg 1615
Carga autorizada sobre o eixo dianteiro em kg 1110
Carga autorizada sobre o eixo traseiro em kg 1070
Carga autorizada sobre o tejadilho em kg 75
Cargas de reboque
Reboque sem travão em kg 750
Reboque com travão em inclinações até 8% em kg 1650
Reboque com travão em inclinações até 12% em kg 1650

Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

298Dados técnicos

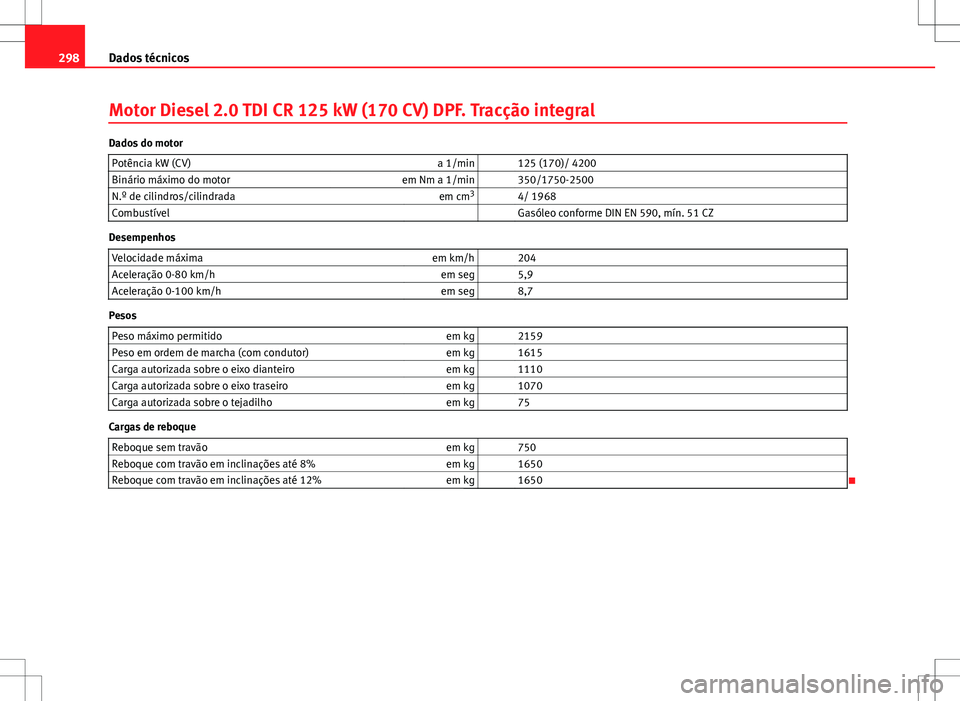

Motor Diesel 2.0 TDI CR 125 kW (170 CV) DPF. Tracção integral
Dados do motor
Potência kW (CV) a 1/min 125 (170)/ 4200
Binário máximo do motor em Nm a 1/min 350/1750-2500
N.º de cilindros/cilindrada em cm3
4/ 1968
Combustível Gasóleo conforme DIN EN 590, mín. 51 CZ
Desempenhos
Velocidade máxima em km/h 204
Aceleração 0-80 km/h em seg 5,9
Aceleração 0-100 km/h em seg 8,7
Pesos
Peso máximo permitido em kg 2159
Peso em ordem de marcha (com condutor) em kg 1615
Carga autorizada sobre o eixo dianteiro em kg 1110
Carga autorizada sobre o eixo traseiro em kg 1070
Carga autorizada sobre o tejadilho em kg 75
Cargas de reboque
Reboque sem travão em kg 750
Reboque com travão em inclinações até 8% em kg 1650
Reboque com travão em inclinações até 12% em kg 1650

